Tablero epoxi FR4: el estándar para aislamiento eléctrico

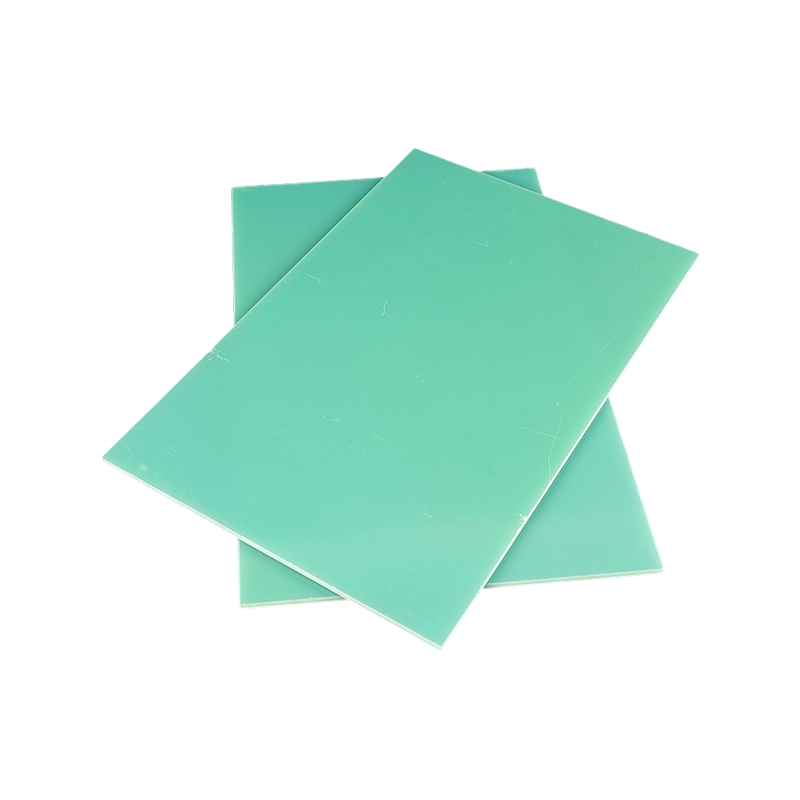

En la fabricación eléctrica y electrónica, pocos materiales se utilizan tan ampliamente como tablero epoxi FR4 . El nombre tiene un significado específico. "FR" significa retardante de llama, lo que indica que el material cumple con los estándares establecidos de resistencia a la combustión. El "4" se refiere a un grado particular dentro de un sistema de clasificación. El tablero epoxi FR4 describe un laminado epoxi reforzado con vidrio que combina aislamiento eléctrico, resistencia mecánica y resistencia al fuego en un solo producto. El material se produce aplicando capas de tela de vidrio tejida con resina epoxi que contiene aditivos retardantes de llama, luego presionando y calentando hasta que la resina se endurece formando un panel sólido.

Proceso de fabricación y propiedades clave

La fabricación del tablero epoxi FR4 comienza con rollos de tela de vidrio que pasan a través de un tanque de inmersión lleno de resina epoxi mezclada con compuestos retardantes de llama. Se apilan múltiples capas de tela recubierta de resina para lograr el espesor deseado, luego ingresan a una prensa hidráulica calentada donde se aplican presión y temperatura simultáneamente. Después del curado, los paneles se enfrían bajo condiciones controladas para evitar deformaciones. El tablero epoxi FR4 se valora principalmente por sus características de aislamiento eléctrico. Tiene una alta rigidez dieléctrica, lo que significa que puede soportar un voltaje significativo sin conducir electricidad. La constante dieléctrica permanece estable en un rango de frecuencias, lo cual es importante en aplicaciones de alta frecuencia.

Mecánicamente, el tablero epoxi FR4 ofrece buena resistencia para su peso. El refuerzo de vidrio proporciona resistencia a la tracción y a la flexión. Las propiedades clave incluyen:

• Resistencia a la flexión suficiente para montar componentes pesados
• Baja absorción de humedad para estabilidad dimensional.
• Buena resistencia al impacto en comparación con los plásticos no reforzados.

Estándares de retardo de llama

La característica retardante de llama del tablero epoxi FR4 no es opcional para muchas aplicaciones. Los paneles y gabinetes eléctricos deben cumplir con los códigos de seguridad que limitan la propagación del fuego. El tablero epoxi FR4 generalmente alcanza una clasificación UL 94 V-0, la clasificación alta para pruebas de combustión vertical. Esta clasificación significa que cuando se aplica una llama a una muestra de prueba, el material deja de arder dentro de un tiempo específico después de que se retira la fuente de la llama. Tampoco gotea partículas en llamas que podrían encender los materiales que se encuentran debajo. Los usuarios deben tener en cuenta que no todos los tableros epóxicos verdes o amarillos son verdaderos tableros epóxicos FR4; algunos tableros de uso general carecen de la formulación retardante de llama certificada.

Métodos de fabricación

El tablero epoxi FR4 se puede cortar, perforar y darle forma utilizando métodos similares a los de otros plásticos reforzados con vidrio. Se recomiendan herramientas con punta de carburo porque las fibras de vidrio son abrasivas. Las herramientas estándar de acero de alta velocidad se desafilan rápidamente, produciendo cortes irregulares y exceso de polvo. Es posible cortar tablas más delgadas, normalmente de hasta 1,6 milímetros. Los paneles más gruesos requieren aserrado. La perforación requiere brocas de carburo afiladas con un ángulo de punta de 90 a 118 grados, y una tabla de respaldo ayuda a evitar astillas en el punto de salida de la broca. Se recomienda la recolección de polvo durante todas las operaciones de mecanizado.

Aplicaciones comunes

El tablero epoxi FR4 aparece en muchas industrias. En la fabricación de paneles eléctricos, sirve como placas de montaje para disyuntores, bloques de terminales y relés. Sus propiedades aislantes mantienen los componentes activos separados de los gabinetes conectados a tierra. La fabricación de placas de circuito impreso es otro uso importante, donde las delgadas placas de epoxi FR4 forman el sustrato para laminados revestidos de cobre. Otras aplicaciones comunes incluyen:

• Soportes de barras colectoras en equipos de distribución de energía.
• Dispositivos de prueba para la verificación de ensamblajes electrónicos.
• Barreras térmicas entre componentes generadores de calor.
• Piezas estructurales en armarios de control.

Desde pequeños dispositivos electrónicos hasta sistemas de energía industriales, la placa epoxi FR4 proporciona una combinación confiable de aislamiento eléctrico, resistencia mecánica y resistencia al fuego para equipos que deben operar de manera segura bajo carga eléctrica y estrés térmico.
