Fábrica de tableros epoxi panelizados: la lámina que se convierte en la placa de circuito

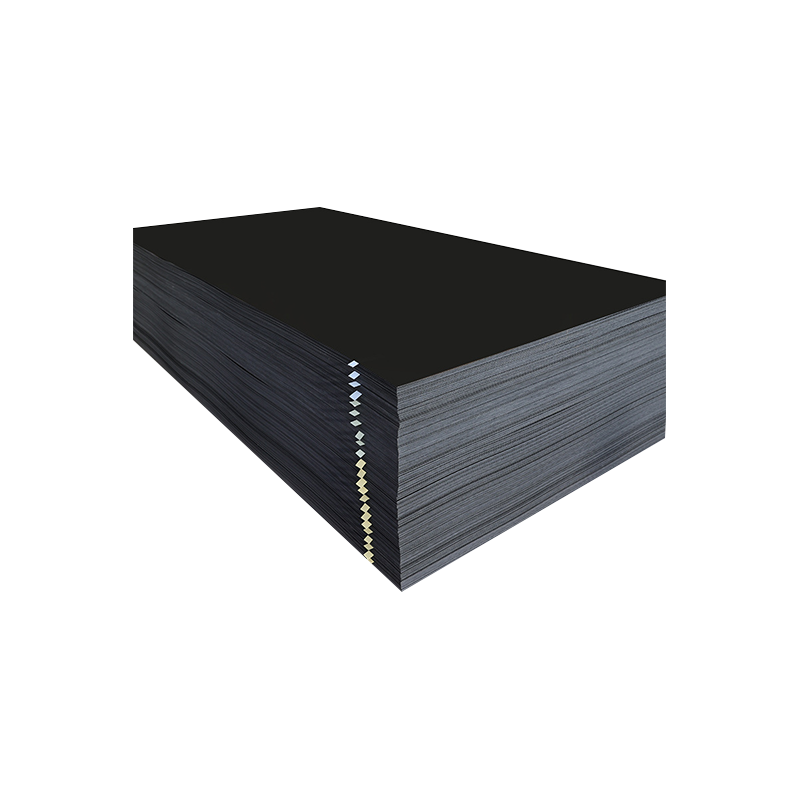

Una placa de circuito impreso son trazas de cobre sobre una base rígida. La base es el tablero epoxi. Mantiene el cobre, aísla las pistas y permanece plano durante el calor de la soldadura. un fábrica de tableros epoxi panelizados produce este material en tamaños de láminas estándar que los fabricantes de PCB introducen en sus líneas de perforación, enchapado y grabado. El panel es el punto de partida. Todo lo que se convierte en el tablero terminado depende de ello.

El sándwich y la prensa

El tablero está construido en capas. La tela de vidrio tejida se satura con resina epoxi, se seca hasta formar una lámina preimpregnada y luego se apila con una lámina de cobre en uno o ambos lados. La pila pasa a una prensa hidráulica. El calor cura la resina. La presión exprime el aire y une las capas en una hoja densa.

Una fábrica de paneles de epoxi controla el ciclo de la prensa: la rampa de temperatura, la presión y el tiempo de permanencia. El curado incompleto deja suave el centro de un panel grueso. Posteriormente, el tablero se delamina en el horno de reflujo y el fabricante no tiene forma de arreglarlo.

El número Tg que decide el proceso de soldadura

La temperatura de transición vítrea es donde el epoxi se ablanda de rígido a gomoso. El FR-4 estándar se sitúa entre 130 y 140 grados Celsius. La soldadura sin plomo refluye entre 30 y 40 grados más caliente que el antiguo proceso de estaño y plomo. Un tablero con una Tg baja se delamina bajo reflujo sin plomo.

Una fábrica de paneles epoxi ofrece una Tg media de alrededor de 150 y una Tg alta superior a 170 para trabajos automotrices, industriales y sin plomo. El número en la hoja de datos debe coincidir con la realidad térmica en la línea. Una Tg exagerada se convierte en tableros ampollados y en un fabricante que busca un nuevo proveedor.

Control de planitud y espesor

Un panel que llega con un arco o una torsión provoca problemas de registro en la impresora de soldadura en pasta y en la máquina de recogida y colocación. Una fábrica de tableros epóxicos con paneles controla la tensión residual durante la laminación para que los paneles queden planos fuera de la prensa.

La tolerancia del espesor es importante para las trazas de impedancia controlada. Una variación de unas pocas micras cambia la impedancia y degrada la integridad de la señal. La fábrica mantiene el espesor en toda la superficie del panel para que el fabricante pueda confiar en el valor publicado.

El cobre y el bono

La lámina de cobre se une al epoxi bajo calor y presión. La resistencia al pelado es la fuerza necesaria para separar el cobre del laminado. Una tabla que pasa por reflujo y retrabajo tiene que sujetar sus pads.

Una fábrica de tableros epoxi con paneles utiliza cobre electrodepositado con una superficie de adhesión tratada. La lámina de perfil bajo es más suave y permite trazos más finos con menos cortes para diseños de alta densidad.

Esto es lo que una fábrica de paneles epoxi debe ofrecer:

• Tamaños de paneles estándar adaptados a las herramientas de la línea de fabricación
• Tolerancia de espesor mantenida en toda la hoja
• Clasificación Tg certificada para el proceso de soldadura previsto.
• Resistencia al pelado del cobre que sobrevive al reflujo y al retrabajo
• Baja absorción de humedad y embalaje controlado.
• Datos dieléctricos a frecuencias relevantes.

Los defectos que se esconden hasta el horno

Aparecen ampollas y delaminación después de que la placa alcanza la temperatura de reflujo. La humedad o la contaminación atrapada durante la laminación se expande y separa las capas. Una fábrica de paneles de epoxi que controla el almacenamiento de preimpregnados y la presión de laminación previene estos fallos latentes.

El sarampión, las pequeñas manchas blancas en el laminado, proviene de la misma causa. Las manchas son cosméticas hasta que dejan de serlo. En servicio con alta humedad, se convierten en vías de fuga.

La perspectiva del fabricante

Un fabricante de PCB procesa cientos de paneles al día. El material tiene que comportarse siempre de la misma manera. El taladro debe cortar agujeros limpios. El grabado tiene que eliminar el cobre de manera uniforme. La máscara de soldadura debe adherirse. El panel debe permanecer plano durante todo el proceso.

Un fabricante que cambia de proveedor de paneles para ahorrar un pequeño porcentaje arriesga toda la línea. Un lote con alto contenido de humedad se ampolla en el horno de reflujo y cada tabla se desecha. Una fábrica de paneles de epoxi que envía material consistente vale más que la diferencia de precio.

La industria electrónica depende del panel. El panel depende de la fábrica. Una fábrica de paneles epoxi que controla la formulación, la prensa, el espesor y la humedad envía material en el que el fabricante puede confiar. Los tableros que salen de la línea se convierten en productos que funcionan.
