Fabricante de tableros epoxi 3240: el aislamiento detrás de la red eléctrica

Armarios de distribución, bobinas de transformadores, devanados de motores. Estos sistemas funcionan con corriente y dependen de algo no conductor que se encuentre entre las partes vivas y el metal conectado a tierra. Una placa de epoxi 3240 es esa barrera. Tela de vidrio empapada en resina epoxi, prensada bajo calor para formar láminas rígidas y luego mecanizada para formar soportes de barras colectoras, tableros de terminales y barreras contra arco. un fabricante de tableros epoxi 3240 suministra a la industria eléctrica un material que aísla, soporta y sobrevive a temperaturas de funcionamiento que ablandan los laminados menores.

Tela de vidrio y epoxi bajo calor y presión

El número 3240 proviene de un estándar chino que se corresponde aproximadamente con NEMA G10. La base es tela de vidrio tejida. El aglutinante es resina epoxi. Las capas de tela impregnadas de resina se apilan y entran en una prensa hidráulica. El calor cura el epoxi. La presión exprime los huecos. El resultado es un laminado denso y rígido que se mecaniza de forma limpia y aísla de forma fiable.

El espesor de la lámina varía desde medio milímetro para revestimientos de ranuras hasta cincuenta milímetros para componentes estructurales de aparamenta. Un fabricante de tableros epoxi 3240 controla la proporción de resina a vidrio durante el ciclo de prensado. Demasiada resina hace que la lámina se vuelva quebradiza. Demasiado poco deja fibras de vidrio secas que absorben la humedad y pierden resistencia de aislamiento. El equilibrio adecuado produce una tabla que perfora sin delaminarse y mantiene las roscas bajo torsión.

La clasificación de temperatura de funcionamiento es de Clase B o Clase F. Eso significa que el material mantiene sus propiedades mecánicas y eléctricas entre 130 y 155 grados Celsius. Los transformadores se calientan. El interruptor se calienta. Un tablero epoxi 3240 especificado para la clase de temperatura correcta se mantiene rígido y aísla en lugar de ablandarse y deslizarse bajo carga.

Esto es lo que el material debe entregar:

• Tela de vidrio tejida con contenido de epoxi controlado, prensada sin huecos.
• Espesor de 0,5 a 50 milímetros y más
• Clasificación de temperatura de Clase B o F para equipos de funcionamiento en caliente
• Resistencia a la flexión y compresión para aislamiento de carga.
• Maquinabilidad limpia sin astillas de bordes ni delaminación interna

Mecanizado de barras colectoras y barreras a partir de láminas

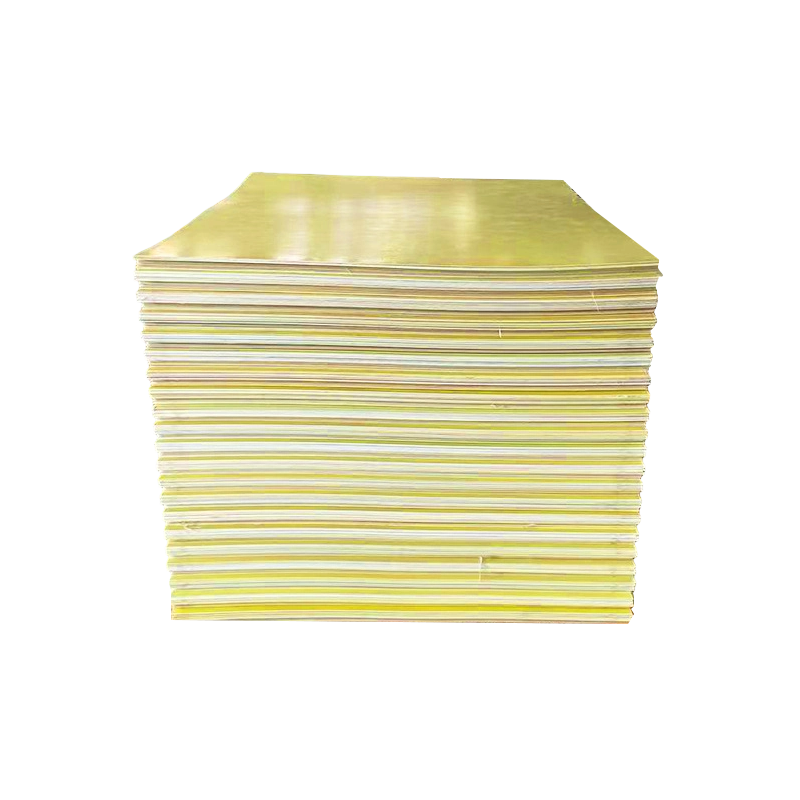

Una hoja 3240 sale de la prensa como un panel plano. El fabricante de equipos eléctricos los corta, perfora y fresa para obtener componentes aislantes terminados. El material se mecaniza con herramientas de carburo estándar, pero la tela de vidrio es abrasiva. El desgaste de las herramientas es mayor que con los laminados a base de papel.

El control del polvo durante el mecanizado es importante. La fibra de vidrio y el polvo epóxico curado irritan la piel y los pulmones. Un fabricante de tableros de epoxi 3240 que suministra láminas cortadas a un tamaño cercano al neto reduce la carga de mecanizado para el usuario final. Los orificios roscados en 3240 sujetan las roscas porque el refuerzo de vidrio evita que el epoxi se desmorone alrededor del sujetador.

Donde el agua y el voltaje prueban el material

El seguimiento de la superficie es el modo de falla lenta. El polvo y la humedad se depositan en las superficies aislantes del interior de los recintos. Con el tiempo, se forma un camino conductor. La corriente recorre la superficie, carboniza el epoxi y eventualmente crea un cortocircuito. Un tablero epoxi 3240 con alto índice de seguimiento comparativo resiste esta degradación.

La absorción de humedad es la otra amenaza silenciosa. El epoxi absorbe menos agua que los laminados fenólicos o de papel, pero no es cero. Un fabricante de tableros de epoxi 3240 que cura posteriormente el laminado después del prensado impulsa la reticulación del epoxi hasta su finalización. Una menor captación de humedad significa una resistencia de aislamiento más estable en ambientes húmedos y recintos exteriores.

Lo que separa a una sábana que dura

El centro de una lámina gruesa cura más lentamente que la superficie. Un fabricante de tableros de epoxi 3240 que aumenta correctamente la temperatura de la prensa y mantiene el tiempo de permanencia lo suficiente cura el epoxi en todo su espesor. Una placa que parece curada por fuera pero que está poco curada en el núcleo se delamina bajo ciclos térmicos o pierde rigidez dieléctrica cuando está caliente.

El acabado de la tela de vidrio afecta la adhesión de la resina. Un fabricante de tableros de epoxi 3240 que obtiene tela con el tratamiento de silano correcto para el epoxi consigue una unión más fuerte entre la fibra y la resina. Una unión débil se manifiesta como el desprendimiento de la fibra durante la perforación y la humedad que se transmite a lo largo de las fibras de vidrio expuestas en los bordes mecanizados.

Una placa de epoxi 3240 se encuentra dentro del equipo que mantiene las luces encendidas. Aísla barras colectoras. Soporta bobinas. Bloquea arcos. La sábana en sí no tiene glamour. Un rectángulo de color verde parduzco sobre una paleta. Pero cada sistema eléctrico que funciona con voltaje depende de que algo no conductor permanezca así. Elija un fabricante que presione el laminado uniforme, lo cure en todo su espesor y certifique los números eléctricos y mecánicos. El aislamiento aguantará. Ese es el único resultado aceptable.
