Tablero de resina epoxi con almohadilla redonda: el disco aislante debajo de cada terminal y buje

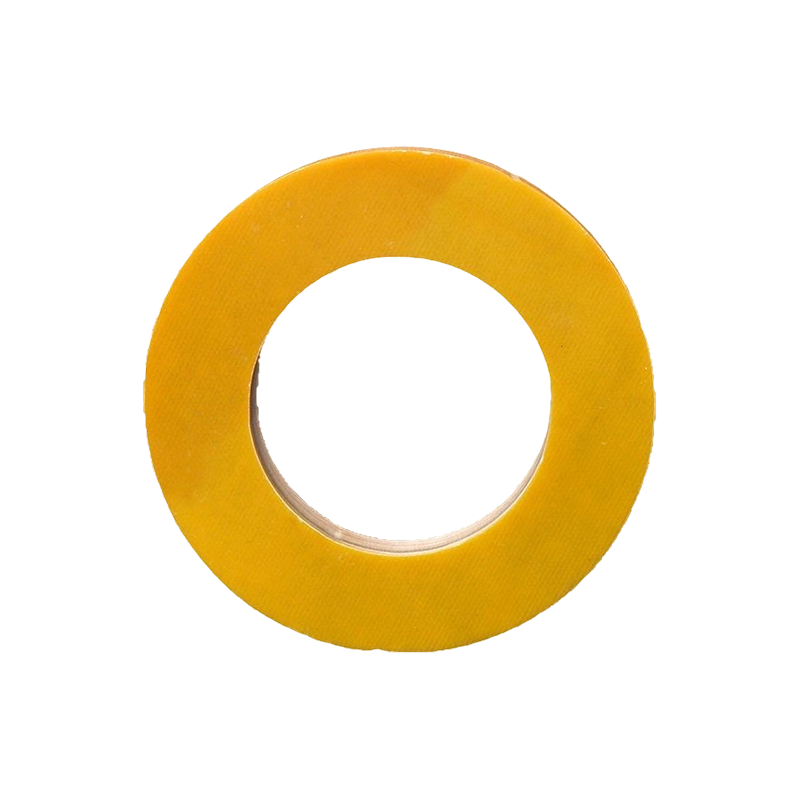

Un casquillo de transformador se atornilla a un tanque de metal. Un terminal de alto voltaje pasa a través de un panel. Entre el conductor activo y el marco conectado a tierra se encuentra un disco de aislamiento que soporta la compresión mecánica, la tensión eléctrica y años de ciclos térmicos. Ese disco es a menudo un tablero de resina epoxi con almohadilla redonda . No es una chapa cortada a la medida en obra. Se mecaniza hasta las dimensiones finales en fábrica, con orificios perforados, superficies acabadas y dimensiones al milímetro. Un fabricante que produce estas almohadillas redondas suministra a los constructores de transformadores, ensambladores de aparamenta y fabricantes de equipos industriales que necesitan componentes de aislamiento listos para instalar.

Por qué un bloc redondo en lugar de una hoja cuadrada

Una hoja cuadrada funciona para barreras planas. Una almohadilla redonda funciona para interfaces circulares. Los casquillos, aisladores, tableros de terminales y almohadillas de sujeción tienen huellas redondas. Cortar un círculo a partir de láminas desperdicia material y añade un paso al proceso. Un tablero de resina epoxi con almohadilla redonda llega mecanizado y listo, lo que ahorra tiempo al fabricante del equipo y reduce el polvo de fibra de vidrio en el taller.

El material es el mismo laminado epoxi reforzado con vidrio que las láminas estándar. La diferencia es el procesamiento. La almohadilla se corta en una máquina CNC a partir de laminado curado. Se perforan orificios para los pernos de montaje y los pasos de conductores. Las superficies se pulen o lijan hasta obtener el acabado especificado. Las tolerancias de diámetro, espesor y posición del orificio se ajustan al dibujo del cliente.

El espesor varía desde unos pocos milímetros para zapatas terminales de uso liviano hasta cincuenta milímetros o más para placas de sujeción estructurales que soportan la carga mecánica de barras colectoras pesadas. Un fabricante de tableros de resina epoxi con almohadilla redonda gestiona todo el rango de espesores y certifica que cada lote cumple con las especificaciones mecánicas y eléctricas.

Demandas eléctricas y mecánicas en un solo disco

La almohadilla aísla. Ésa es su función principal. La rigidez dieléctrica a través del espesor resiste la ruptura de voltaje del conductor a tierra. Un tablero de resina epoxi con almohadilla redonda clasificado para interruptores de media tensión tiene que manejar miles de voltios a través de milímetros de laminado de vidrio epoxi sin rayar ni perforar.

La almohadilla también soporta una carga de compresión. Un casquillo atornillado a través de la almohadilla la aprieta contra la pared del tanque. Una orejeta terminal apretada contra la superficie de la pastilla presiona hacia abajo con la fuerza del torque del perno. El material debe resistir el aplastamiento y la fluencia. La resina epoxi reforzada con tela de vidrio continua tiene una alta resistencia a la compresión y resiste el flujo en frío que sufren los termoplásticos puros bajo carga constante.

El ciclo térmico prueba la unión entre la resina y el vidrio. El tanque del transformador se calienta bajo carga y se enfría cuando está desenergizado. Una placa de resina epoxi con almohadilla redonda que se expande y contrae sin delaminarse ni perder el torque del perno mantiene el casquillo sellado y el terminal apretado.

Esto es lo que un fabricante de equipos necesita de una plataforma redonda:

• Laminado epoxi de tela de vidrio que cumple con la clase térmica del equipo.
• Diámetro, espesor y posiciones de orificios mecanizados por CNC según dibujo
• Rigidez dieléctrica nominal para la tensión del sistema con margen
• Resistencia a la compresión para mantener la precarga del perno sin deslizamiento
• Acabado superficial listo para el montaje, no requiere lijado secundario

Dónde se ubican estas almohadillas en equipos reales

Los casquillos del transformador pasan conductores de alto voltaje a través de la tapa del tanque. La almohadilla redonda se encuentra entre la brida del casquillo y la tapa, aislando el conductor del tanque conectado a tierra y al mismo tiempo sellándolo contra fugas de aceite. Un tablero de resina epoxi con almohadilla redonda en esta aplicación maneja la tensión eléctrica, la sujeción mecánica y la inmersión constante en aceite de transformador caliente.

Los paneles de terminales de aparamenta utilizan almohadillas redondas donde los cables o barras colectoras pasan a través de las paredes del compartimiento. La almohadilla aísla el conductor y proporciona una barrera contra incendios entre los compartimentos. Una placa de resina epoxi con almohadilla redonda especificada para tableros de distribución cumple con los requisitos de retardo de llama y resiste el seguimiento de la superficie que conduce a fallas de fase a tierra.

Las cajas de terminales del motor utilizan almohadillas redondas más pequeñas para aislar los pernos de conexión de la carcasa. La almohadilla está perforada para colocar tres pernos y dos tornillos de montaje, una pieza sencilla que mantiene el motor funcionando de forma segura durante años.

¿Qué sale mal con una almohadilla barata?

La almohadilla se delamina alrededor de los orificios de los pernos debido al ajuste excesivo. Un tablero de resina epoxi con almohadilla redonda con resistencia a la compresión insuficiente o mala adhesión del vidrio a la resina se agrieta en el punto de tensión. La grieta se propaga, el perno pierde torsión y el sello del buje falla.

La absorción de humedad en los bordes mecanizados crea un camino conductor. Un tablero de resina epoxi con almohadilla redonda y un laminado sin huecos, curado adecuadamente, resiste la entrada de humedad incluso en las paredes con orificios perforados. El poscurado después del mecanizado ayuda a volver a sellar los bordes.

Un tablero de resina epoxi con almohadilla redonda es una pieza de apariencia simple. Un círculo de laminado de color marrón con algunos agujeros. Pero se encuentra entre miles de voltios y tierra, soporta el peso de conductores de cobre y lo hace durante décadas dentro de equipos que no pueden fallar. Elija un fabricante que realice máquinas para imprimir, certifique los sistemas eléctricos y poscure el laminado. La almohadilla aislará y sujetará. Eso es lo que hay que hacer.
