Fábrica de tableros epoxi panelizados: el sustrato que sostiene el circuito

Una placa de circuito impreso tiene trazas de cobre sobre un laminado de epoxi. el tablero epoxi es la base. Aísla las pistas, sujeta los componentes y permanece dimensionalmente estable a través del calor de la soldadura y el estrés del servicio. Una fábrica de paneles de epoxi produce este material en tamaños de láminas estándar que los fabricantes de PCB introducen en sus líneas de perforación, enchapado y grabado. El panel debe ser plano, de espesor uniforme y la formulación epóxica correcta para las demandas térmicas y eléctricas del tablero. Para los fabricantes de PCB y OEM de productos electrónicos, el proveedor del panel establece la base para todo lo que será la placa terminada.

Lo que realmente produce la fábrica

El producto es un laminado revestido de cobre. Se saturan capas de tela de vidrio con resina epoxi, se apilan con láminas de cobre en uno o ambos lados y se presionan bajo calor y presión. El resultado es una lámina rígida. El fabricante graba el cobre en circuitos. El vidrio epoxi de debajo queda como base estructural y aislante.

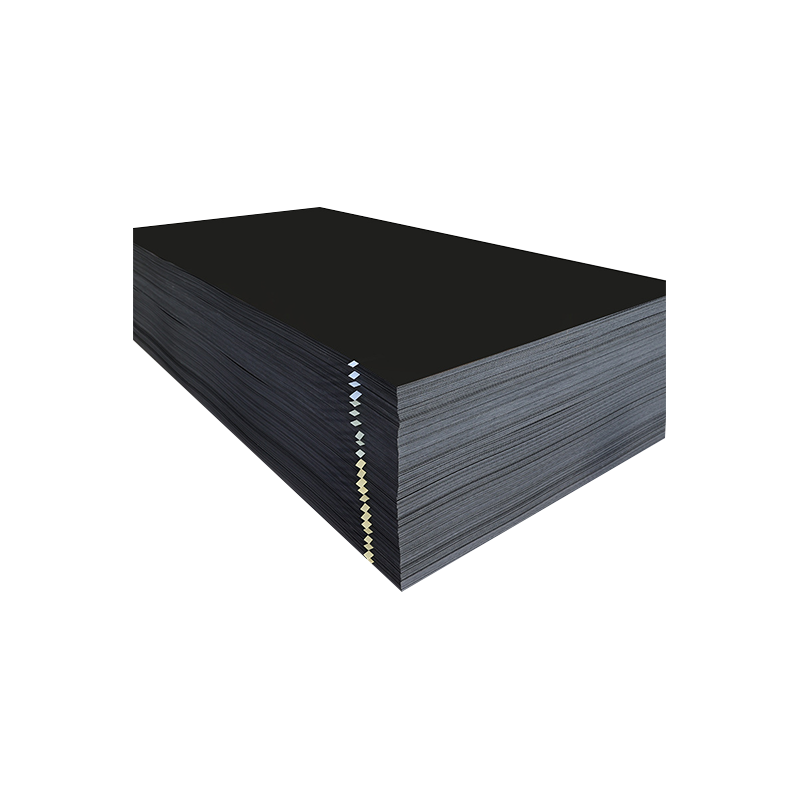

Una fábrica de paneles epoxi produce estas láminas en tamaños estándar, normalmente de 1,2 por 1,0 metros o más, y en espesores desde 0,2 milímetros hasta 3,2 milímetros y más. El peso del cobre varía desde media onza por pie cuadrado para tableros digitales de paso fino hasta tres onzas o más para electrónica de potencia.

El panel tiene que ser plano. Un panel que llega con un arco o una torsión provoca problemas de registro en la impresora de soldadura en pasta y en la máquina de recogida y colocación. Una fábrica de paneles de epoxi controla el ciclo de prensado para reducir la tensión interna, de modo que el panel quede plano fuera de la prensa y permanezca plano durante los procesos térmicos del fabricante.

La formulación epoxi que marca los límites

No todos los tableros epoxi son iguales. La temperatura de transición vítrea, la Tg, es el número que le indica al diseñador cuándo se ablanda la resina. El FR-4 estándar tiene una Tg de entre 130 y 140 grados Celsius. Esto funciona para electrónica de consumo y placas industriales básicas. No funciona para soldaduras sin plomo a temperaturas más altas ni para aplicaciones automotrices y aeroespaciales que requieren calor en servicio.

Una fábrica de tableros epoxi con paneles ofrece grados de Tg media alrededor de 150 grados y grados de Tg alta por encima de 170 grados. Cuanto mayor sea la Tg, mejor resistirá la placa durante múltiples ciclos térmicos. Un fabricante de tableros de construcción para el compartimiento del motor de un automóvil no solicita el FR-4 estándar. Piden laminado de alta Tg.

El epoxi también afecta el rendimiento eléctrico. La constante dieléctrica y la tangente de pérdida determinan cómo se propagan las señales a través del tablero. El diseño digital de alta velocidad necesita una constante dieléctrica baja y controlada. Una fábrica de paneles de epoxi que publica datos dieléctricos en múltiples frecuencias brinda al diseñador la información necesaria para los cálculos de impedancia.

Fuerza de unión de cobre y resistencia al pelado

La lámina de cobre se une al epoxi bajo calor y presión. La fuerza de esa unión se mide como resistencia al pelado, la fuerza necesaria para separar el cobre del laminado. Una placa que pasa por soldadura por reflujo y reelaboración tiene que sujetar sus almohadillas. Una fábrica de tableros epóxicos con paneles con un tratamiento de lámina y parámetros de prensado adecuados produce una resistencia al pelado superior a la línea base de la industria.

El papel en sí también importa. El cobre electrodepositado estándar tiene una superficie de adhesión rugosa que se adhiere bien pero limita el grabado de líneas finas. La lámina de perfil bajo es más suave, lo que permite trazos más finos con menos socavados. Una fábrica de paneles de epoxi que ofrece ambos permite al fabricante hacer coincidir la lámina con la densidad del circuito.

Control de espesor y por qué es importante

Los tableros de impedancia controlada necesitan un espesor dieléctrico predecible. El espesor del epoxi entre las capas de cobre determina la impedancia de las pistas. Una variación de unas pocas micras cambia la impedancia y degrada la señal. Una fábrica de tableros epóxicos con paneles mantiene estricta la tolerancia de espesor en todo el panel para que el fabricante pueda confiar en el valor publicado.

El espesor también afecta la perforación y el revestimiento. Un panel que es demasiado grueso en un área y demasiado delgado en otra perfora de manera desigual y placas con diferentes espesores de pared de orificios. Un espesor consistente significa un procesamiento consistente en toda la línea de fabricación.

Prueba de humedad, sarampión y horno

El laminado epoxi absorbe la humedad del aire. Un panel almacenado en condiciones húmedas absorbe más. Cuando ese panel llega al horno de reflujo, la humedad se convierte en vapor y el tablero se delamina. Se forman ampollas entre el cobre y el epoxi. El tablero es chatarra.

Una fábrica de paneles epóxicos empaqueta los paneles con una película de barrera contra la humedad y especifica las condiciones de almacenamiento. Algunos paneles se hornean antes del envío para eliminar la humedad residual. El fabricante aún tiene que manipular el material adecuadamente, pero el trabajo de la fábrica es enviar paneles que comiencen secos.

El sarampión es la aparición de pequeñas manchas blancas en el laminado. Proviene de contaminación o humedad atrapada durante el ciclo de prensado. Las manchas son cosméticas hasta que dejan de serlo. En servicio con alta humedad, se convierten en vías de fuga. Una fábrica de tableros epóxicos panelizados que controla las condiciones de almacenamiento del preimpregnado y el entorno de prensado evita el sarro.

Esto es lo que una fábrica de paneles epoxi tiene que ofrecer:

• Tamaños de paneles estándar adaptados a las herramientas de la línea de fabricación
• Tolerancia de espesor mantenida en toda la hoja
• Clasificación Tg certificada para el proceso de soldadura previsto y la temperatura de servicio.
• Resistencia al pelado del cobre que sobrevive al reflujo y al retrabajo
• Baja absorción de humedad y embalaje controlado.
• Datos dieléctricos a frecuencias relevantes.

La perspectiva del fabricante

Un fabricante de PCB procesa cientos de paneles al día. El material tiene que comportarse siempre de la misma manera. El taladro debe cortar agujeros limpios. El grabado tiene que eliminar el cobre de manera uniforme. La máscara de soldadura debe adherirse. El panel debe permanecer plano durante todo el proceso.

Un fabricante que cambia de proveedor de paneles para ahorrar un pequeño porcentaje arriesga toda la línea. Un lote de paneles con alto contenido de humedad se ampolla en el horno de reflujo y cada tablero es desecho. Un lote con un control deficiente del espesor cambia la impedancia y las placas no pasan la prueba final. Una fábrica de paneles de epoxi que envía material consistente vale más que la diferencia de precio.

La industria electrónica depende del panel. El panel depende de la fábrica. Una fábrica de paneles de epoxi que controla la formulación de epoxi, la unión de cobre, el espesor y el contenido de humedad envía material en el que el fabricante puede confiar. Los tableros que salen de la línea se convierten en productos que funcionan. Ese es el punto.
