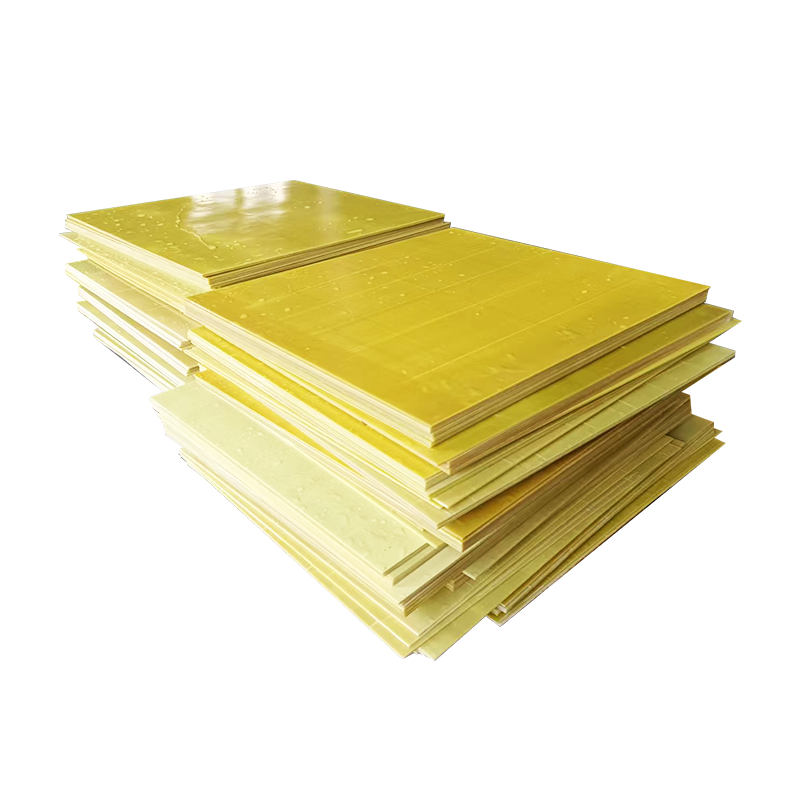

Tablero de fibra de vidrio amarillo: el aislamiento resistente al calor que se mecaniza como la madera

Un material que aísla, resiste el calor y corta con equipos de carpintería estándar resuelve muchos problemas. Tablero de fibra de vidrio amarillo hace los tres. Es un compuesto de fibras de vidrio continuas unidas con una resina de alta temperatura, prensadas en láminas planas y curadas. El color amarillo proviene del sistema de resina. La placa soporta temperaturas de funcionamiento continuas que oscurecerían y degradarían los laminados epoxi. Los fabricantes de equipos eléctricos lo utilizan para tableros de terminales, barreras de arco y escudos térmicos. Las fundiciones y talleres de soldadura lo utilizan como superficie resistente al calor. El material no es un laminado en el sentido tradicional. Es un tablero termoestable reforzado con fibra de vidrio con propiedades que se sitúan entre el aislamiento eléctrico y la protección térmica estructural.

Fibras de vidrio y resina resistente al calor

La base es fibra de vidrio continua, no tela tejida. Las fibras se disponen en una estera u se orientan en capas y luego se saturan con una resina fenólica modificada o a base de silicona. El calor y la presión curan el tablero hasta convertirlo en una lámina rígida. Un fabricante de tableros de fibra de vidrio amarillos controla el contenido de resina y la orientación de la fibra para producir propiedades mecánicas y térmicas uniformes en toda la lámina.

La clasificación de temperatura es lo que distingue a este material. Los laminados de vidrio epoxi estándar como FR-4 o 3240 se ablandan y pierden resistencia mecánica por encima de los 150 grados Celsius. El tablero de fibra de vidrio amarillo soporta un servicio continuo a 200 grados o más, según el grado de resina. La exposición a corto plazo a temperaturas más altas, salpicaduras de metal fundido, salpicaduras de soldadura o impacto de arco no destruye inmediatamente el material. Esa resistencia térmica lo hace útil en entornos donde otros paneles aislantes se convierten en carbón.

El material se mecaniza con herramientas para trabajar la madera con puntas de carburo. Todos los trabajos son aserrado, taladrado, fresado y roscado. Las fibras de vidrio son abrasivas, por lo que el desgaste de las herramientas es mayor que con la madera o el plástico, pero el proceso es sencillo. Un fabricante de tableros de fibra de vidrio amarillos suministra láminas cortadas a las dimensiones del cliente o paneles de tamaño completo para su mecanizado interno.

Aislamiento eléctrico y resistencia mecánica.

La rigidez dieléctrica del tablero de fibra de vidrio amarillo resiste la ruptura de voltaje a través del espesor del material. Aísla soportes de barras, cuadros de conexión de terminales y barreras de fase en equipos de baja y media tensión. El material no tiene la misma superficie rica en resina que un laminado epoxi, por lo que es posible que no coincida con los altos grados eléctricos. Pero para muchas aplicaciones industriales, la combinación de aislamiento y resistencia al calor es la razón por la que se especifica.

La resistencia mecánica bajo carga es buena, no excepcional. El tablero de fibra de vidrio amarillo tiene una resistencia a la flexión menor que un laminado de vidrio epoxi tejido. Puede volverse quebradizo ante un impacto fuerte. La compensación es el rendimiento térmico. Un ingeniero que elige un tablero de fibra de vidrio amarillo en lugar de G10 o FR-4 está priorizando la resistencia al calor sobre la gran resistencia mecánica. Un fabricante de tableros de fibra de vidrio amarillos proporciona ambos conjuntos de datos para que el usuario elija el material correcto para la aplicación.

La absorción de humedad es mayor que la de los laminados epoxi. Las resinas de base fenólica utilizadas en los tableros de fibra de vidrio amarillos son más higroscópicas. En ambientes de alta humedad o recintos al aire libre, el material capta humedad que puede reducir la resistencia del aislamiento. Esto se mitiga al sellar los bordes y superficies con un revestimiento resistente a la humedad. Un fabricante de tableros de fibra de vidrio amarillos ofrece opciones selladas o recubiertas para condiciones de servicio húmedas.

Esto es lo que el material necesita para entregar en servicio:

• Estera continua de fibra de vidrio con resina fenólica o de silicona resistente al calor
• Clasificación de temperatura de 200 grados Celsius o superior para uso continuo
• Rigidez dieléctrica adecuada para la tensión del sistema.
• Maquinabilidad con herramientas estándar para trabajar la madera con punta de carburo
• Grosor de la chapa desde unos pocos milímetros hasta cincuenta milímetros y más.

Dónde encaja el tablero amarillo

Los paneles de control y aparamenta eléctrica utilizan tableros de fibra de vidrio amarillos para barreras de arco y placas de aislamiento térmico. El material soporta el calor de la interrupción del arco sin incendiarse ni carbonizarse rápidamente.

Los fabricantes de transformadores lo utilizan para soportes de bobinas y aislamiento de salida cerca de aceite caliente y laminaciones del núcleo. La temperatura cerca del núcleo de un transformador puede exceder lo que toleran las placas de epoxi. El tablero de fibra de vidrio amarillo soporta ese calor ambiental sin ablandarse.

Las fundiciones, talleres de soldadura e instalaciones de tratamiento térmico utilizan el tablero como barrera térmica en bancadas de máquinas, mesas de soldadura y paneles de acceso a hornos. Protege las estructuras subyacentes del calor conducido e irradiado. El material no es un panel estructural de construcción, pero sirve como un escudo térmico duradero y reemplazable.

Los fabricantes de hornos y secadoras industriales utilizan tableros de fibra de vidrio amarillos para particiones internas y soportes de componentes. El tablero mantiene su forma a través de repetidos ciclos de calentamiento y enfriamiento sin deformarse.

¿Qué limita el material?

La fragilidad bajo impacto significa que la tabla puede agrietarse si se golpea con una herramienta o se cae durante la manipulación. Un fabricante de tableros de fibra de vidrio amarillos que envía láminas con embalaje con bordes protectores reduce los daños durante el tránsito. La absorción de humedad en condiciones de almacenamiento húmedo cambia las propiedades eléctricas en la superficie. El secado previo antes del mecanizado y la aplicación de una capa de sellado después del mecanizado solucionan este problema para aplicaciones eléctricas críticas.

Un tablero de fibra de vidrio amarillo es un material de nicho. No reemplaza al G10 o al FR-4 donde funcionan esos materiales. Sirve para aplicaciones en las que el calor mata todo lo demás. El material aísla donde el epoxi se ablanda. Bloquea el calor donde se derrite el plástico. Elija un fabricante que controle el contenido de resina, certifique las clasificaciones térmicas y eléctricas y proporcione las dimensiones de las láminas necesarias. La placa aislará, protegerá y sobrevivirá al calor. Por eso existe.
